低压电缆的技术要点

适用：GB/T 12706.1～4，建筑电气 GB 50303、GB 51348，包含普通 YJV、低烟无卤 WDZ-YJY、耐火 WDZN-YJY

0.6/1kV：额定电压，0.6kV 相地、1kV 相间，民用建筑、充电桩、动力照明最常用

一、基础参数定义

额定电压：U0/U=0.6/1kV

U0：导体对地绝缘电压

U：导体之间绝缘电压

长期允许工作温度：XLPE 交联聚乙烯绝缘电缆 90℃

短路短时耐受温度：250℃（最长 5s），用于短路热稳定校验

敷设环境基准温度：一般按 30℃作为载流量表基准，环境升高需要降容

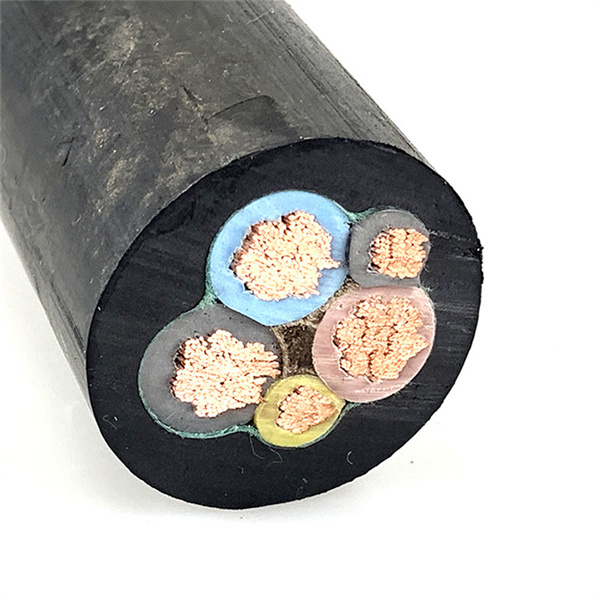

二、结构技术要点（由内到外）

导体

材质：无氧铜优先；铝芯 YJLV 要放大截面、配铜铝过渡端子

结构：小截面实心，≥4mm² 多股绞合；绞合均匀，无断丝；验收指标：导体直流电阻（判定是否亏方）

导体屏蔽（半导电层）：抹平导体毛刺，均匀电场，减少局部放电

XLPE 绝缘层：绝缘厚度按国标，严禁减薄；绝缘电阻敷设后摇测≥0.5MΩ

绝缘屏蔽（半导电层）

成缆（多芯电缆）：填充 + 绕包带；WDZ/WDZN 必须配套低烟无卤填充、无卤包带，不能混用 PVC 辅料

外护套

YJV：PVC 护套，成本低，含卤，燃烧毒烟大

YJY：PE 护套，耐紫外、耐老化，低烟无卤电缆标配

铠装（可选，22 钢带铠装）：直埋、防挤压鼠咬；铠装层两端可靠接地

耐火电缆额外增加：耐火云母带（导体与导体屏蔽之间），双层绕包、搭接率≥30%，是耐火核心。

三、型号选型技术要点

YJV：交联 PVC 护套，普通场所非人员密集区

YJY：交联 PE 护套，户外、隧道

WDZ-YJY：低烟无卤阻燃，人员密集、地下车库非消防回路

WDZN-YJY：低烟无卤阻燃耐火，消防负荷，A 级耐火优先

YJV22/WDZN-YJY22：钢带铠装，直埋敷设

⚠️ 关键区分：WDZ 只有阻燃，不带 N≠耐火，不能用于消防动力回路

四、载流量、截面与保护技术要点

载流量受这些因素影响：敷设方式、环境温度、多根并排、桥架密集、护套材质

PVC 护套 YJV 散热好；低烟无卤聚烯烃护套导热差，密集敷设系数取 0.7～0.8

负荷预留系数：普通持续负荷 1.05~1.1；电机、充电桩冲击负荷 1.20~1.25

电压降控制：普通回路≤5%；充电桩、精密设备建议≤3%

保护匹配原则：断路器整定电流 ≤ 电缆折算后的长期允许载流量，避免电缆过热不跳闸

谐波回路（充电桩、LED、UPS）：N 线和相线同截面，采用五芯电缆

五、敷设技术要点

最小弯曲半径：XLPE 电缆≥15D；耐火电缆云母带脆性大，严禁急弯折死弯

穿管：WDZN 耐火电缆必须镀锌钢管，禁止 PVC 管；管内填充率≤40%

桥架：消防电缆与普通电缆宜分槽；共槽必须防火隔板分隔；穿越楼板、防火墙必须专业防火封堵

直埋：沟底铺细沙，埋深：车行道≥0.7m，绿化带≥0.5m，上方加盖保护板

减少中间接头，消防回路尽量无中间接头

六、防火技术要点

低烟无卤电缆意义：燃烧烟密度小、卤素含量低，火场透光率≥60%，便于疏散；不是不燃烧

耐火电缆：短时火灾维持 90min 供电（A 级 950~1000℃，B 级 750~800℃），不能替代防火分隔

防火封堵、防火隔板是独立防火措施，电缆本身不能代替

七、进场检验与试验技术要点

进场资料：3C 证书、型式试验报告、出厂合格证 进场检测项目：

外观检查：护套无破损、鼓包

绝缘电阻测试（摇表）

必要时抽样送检：直流电阻、低烟无卤烟密度、耐火燃烧试验（耐火电缆）
