电缆的施工规范

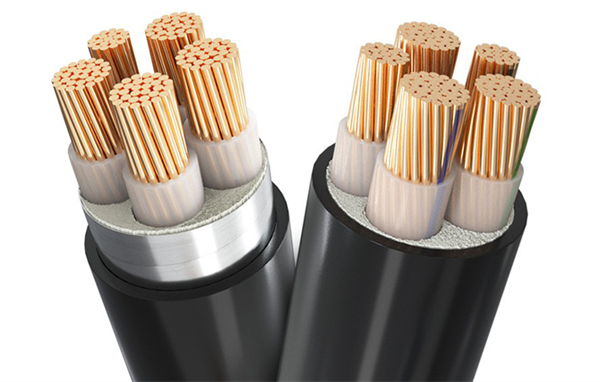

适用：0.6/1kV 低压电力电缆（YJV、WDZ‑YJY、WDZN‑YJY），民用建筑、地下车库、充电桩配电工程

总原则：敷设前绝缘合格、路径避开热源与机械损伤、消防回路独立分隔、严控弯曲半径、洞口防火封堵到位、标识清晰。

一、施工前置要求

进场核验：合格证、3C 证书、型式试验报告（耐火 / 低烟无卤需专项报告）；外观检查护套无划伤、鼓包。

敷设前摇测绝缘电阻：低压电缆绝缘电阻≥0.5MΩ，绝缘不合格严禁敷设。

桥架、支吊架、导管提前完工；金属桥架、支架做可靠接地连通；管口加装护圈，防止割破护套。

路径选择：避开热力管道、易燃易爆管线、容易碾压磕碰位置；尽量减少中间接头，消防主回路优先无中间接头。

二、弯曲半径规范（高频失分点）

XLPE 交联电缆（YJY/WDZ/WDZN）最小弯曲半径≥15D（D 为电缆外径）

耐火电缆内部有云母带，质地脆，严禁折死弯、急弯；云母带开裂直接丧失耐火性能，外表看不出异常。

三、桥架（梯架、槽盒）敷设规范

排布：排列整齐，留有散热间隙，不堆叠挤压；消防耐火电缆宜独立桥架；与普通电缆共槽必须加装防火隔板隔离。

固定间距：水平敷设支吊架间距 1.5～2m；竖井内大截面电缆使用专用电缆夹具，禁止只用扎带承重，防止自重拉伸损伤导体。

防火强条：桥架穿越楼板、防火墙、防火分区隔墙，孔洞必须用专业防火封堵板材 + 防火泥密实封堵，禁止直接用水泥替代。

金属桥架全程跨接接地；盖板敷设完成后恢复盖板，防止落物砸伤电缆。

四、导管穿管敷设规范

管材：WDZN 耐火电缆必须镀锌钢管，严禁 PVC 塑料管；普通非消防回路可用阻燃 PVC 管或钢管；人员密集公建推荐钢管。

填充率：管内电缆总截面积 ≤ 导管内孔截面积 40%，防止散热不足、牵拉破皮。

同一导管内只能敷设同一防火分区、同一电压等级、同一回路电缆；不同消防分区、强弱电回路不得同管。

管路弯头不宜过多；弯头过多增设拉线盒，减少拉线拉力。

五、直埋铠装电缆（YJV22/WDZN‑YJY23）规范

埋深：车行道下≥0.7m；绿化带、人行区域≥0.5m。

垫层：沟底铺细沙，电缆上方再铺细沙，加盖保护砖 / 水泥盖板，避免石块刺破护套。

铠装钢带两端可靠接地；盐碱腐蚀场地选用防腐铠装型号；沿线设置电缆标识桩。

六、电缆终端与接头制作规范

铜导体压接：线鼻子匹配线径，压接牢固；铝电缆必须采用铜铝过渡端子，严禁铜铝直接绞接。

耐火电缆剥切时，保护内层云母带，不得损伤耐火层。

接头置于防水防火接线盒内，预留检修空间；潮湿场所尽量减少接头。

相序正确，A/B/C 三相、N、PE 颜色符合规范。

七、防火与分隔规范（消防验收重点）

耐火电缆、低烟无卤电缆，不宜和普通 PVC 护套电缆同桥架，确需同槽必须隔板隔离；PVC 燃烧产生卤毒烟，破坏低烟无卤的疏散价值。

电缆井每层楼板位置封堵到位；电缆不敷设在热力管道正下方；与热力管道平行敷设保持安全距离或加隔热措施。

八、标识挂牌规范

电缆两端、转接点、穿越防火分区处挂标识牌。

标识内容：回路编号、电缆型号规格、起止配电箱、负荷用途；消防电缆加注【消防专用】。

标识耐潮、字迹耐久。

九、交接试验与通电前检查

复测绝缘电阻；核对相序相位。

核查防火封堵、桥架隔离、标识、接地。

保护断路器整定电流，必须小于电缆折算后的长期允许载流量。

十、成品保护

已敷设电缆上方禁止电焊，电焊作业做好遮挡，防止火花灼伤护套。

禁止踩踏桥架内电缆、禁止将电缆作为承重绳索。
