电缆的结构设计

国标依据 GB/T 12706，电缆结构设计的核心目标：导电传能、绝缘耐压、机械保护、耐环境、阻燃 / 耐火、散热匹配

一、基础分层结构（由内向外）

普通铜芯交联聚乙烯电力电缆 YJV：导体 → 导体屏蔽层 → 绝缘层 → 绝缘屏蔽层 → （填充料） → 包带（成缆绕包） → 护套耐火电缆 WDZN-YJY 会额外增加耐火云母带层，在导体与导体屏蔽之间。

1. 导体（电能输送核心）

材质：无氧紫铜最常用；也有铝导体（YJLV）

结构形式：

实心单丝：小截面（1.5、2.5mm²）

绞合导体：≥4mm² 多股铜丝绞合。绞合分正规绞合，提升柔软度、降低应力，方便敷设弯曲

设计要点：

绞合节距严格控制，节距越小越柔软，但成本高、电阻略增

导体直流电阻是核心指标，决定是否亏方、发热大小

耐火电缆：导体外面紧包耐火云母带（金云母 / 合成云母），双层绕包、搭接率≥30%，这是耐火结构核心。

2. 导体屏蔽（内半导层）

半导电材料（交联聚乙烯 + 导电炭黑），包裹导体外表面。 ✅ 作用：抹平铜丝表面毛刺，消除导体尖端电场集中，避免局部放电、击穿绝缘。

高压电缆对半导屏蔽要求极高；低压电缆也标配。

3. 绝缘层（耐压隔离层）

主流材料：XLPE 交联聚乙烯（YJV、WDZ、WDZN 通用）

特点：耐温 90℃（长期工作温度），电气性能好，绝缘电阻高

耐火电缆：绝缘层依然 XLPE，耐火能力不靠 XLPE，靠内层云母带

厚度：按电压等级（0.6/1kV、8.7/10kV）设计，电压越高绝缘越厚 ❌ 常见非标坑：绝缘厚度减薄，耐压不足。

4. 绝缘屏蔽（外半导层）

绝缘外层的半导电层，和导体屏蔽配套，均匀电场；铠装电缆中，外屏蔽还和金属铠装可靠接触接地。

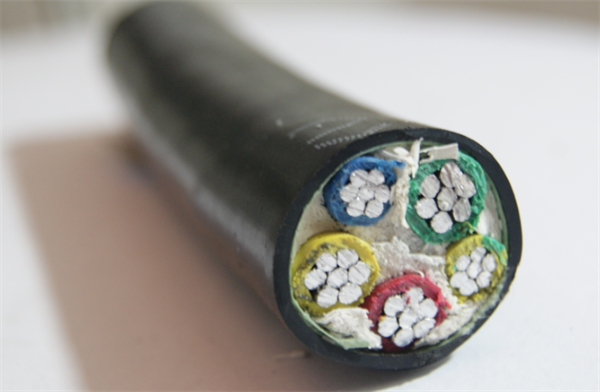

5. 成缆单元：填充 + 包带（多芯电缆才有，如 3 芯、4 芯、5 芯）

多根线芯绞合成缆时，线芯之间有空隙：

填充料：把空隙填满，让电缆圆整。普通电缆 PVC 填充；低烟无卤电缆必须配套低烟无卤填充（否则填充是 PVC，起火出毒烟，失去低烟意义）

成缆包带（绕包带）：把所有线芯 + 填充捆扎固定，防止散开。低烟无卤电缆用无卤包带。

重点：WDZ/WDZN 整套结构都要无卤，导体屏蔽、绝缘、填充、包带、护套全套配套，局部用 PVC 就是伪低烟无卤。

6. 外护套（最外层防护）

两种主流护套材料：

PVC 护套：YJV，便宜，不抗紫外线，燃烧含卤有毒

PE 护套：YJY，耐紫外、耐候，低烟无卤电缆 WDZ-YJY/WDZN-YJY 基本都是 PE 护套 护套设计作用：防湿气、防灰尘、轻度摩擦、耐老化。

7. 铠装层（可选，YJV22 / WDZN-YJY23 才有）

在成缆包带和外护套之间增加金属铠装：

钢带铠装（22）：抗挤压、防鼠咬，适合直埋；缺点：潮湿盐碱环境易锈蚀

钢丝铠装（32）：抗拉，适合竖井垂直大拉力敷设 铠装层必须两端接地。

二、耐火电缆 WDZN-YJY 特殊结构差异（重点对比）

顺序（内向外）：铜导体 → 耐火云母带（核心新增层） → 导体屏蔽 → XLPE 绝缘 → 绝缘屏蔽 → 填充 → 成缆包带 → PE 护套⚠️ 云母带很脆，结构设计上必须控制弯曲半径，工艺上不能挤压。这也是耐火电缆敷设不能急弯的根源。

三、软电缆（充电枪橡套电缆）结构简要对比

橡套软电缆：多股超细铜丝绞合（极细导体，提升柔软度），橡胶绝缘 + 橡胶护套，一般不做半导屏蔽层，用于移动设备，不适合长期固定桥架敷设。

四、电缆结构设计需要平衡的几个取舍

载流量 vs 外径：导体越大载流量越高，但电缆变粗、成本上升、弯曲困难

柔软度 vs 电阻：细丝绞合更软，但绞合越多，导体电阻略有上升

耐火性能 vs 电缆硬度：云母带层数越多耐火越好，电缆越硬

低烟无卤性能 vs 散热：无卤聚烯烃护套导热弱于 PVC，相同截面载流量要降容

铠装防护 vs 造价、重量：铠装提升机械防护，但增重、加价
