首先，朝阳电缆建筑工人**把**放在首位。

由于施工场地施工周期长，受环境影响较大，** 不完全完成， 按电力规定安排。

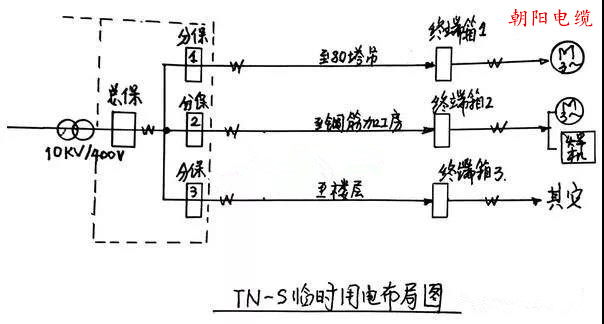

坚持以零功率三级保护原则在总配电柜的总剩余电流保护，朝阳电缆输出分别为三到80个房间，和塔式起重机，强化地板，这个时候安装并联3个二级保护，为**起见，可以修复临时电缆和空气动力极空气泥浆水植物不管如何设置，设置按照长期的电力**标准铺设。在每个支路的末端分别安装三个终端控制电器箱，朝阳电缆其余电流断路器安装在电力负荷上。施工现场采用TN、S、三相、五线制，施工现场的所有金属外壳**与保护接地（PE）连接。所有这些都**从主开关设备连接到电气端子或插座。

用电总功率在电缆选择会计，总功率包括塔吊、升降机、混凝土搅拌机、钢筋加工机械和照明所有机械和电气设备，集P，W，的三相交流电源各相是PA = P / 3个阶段，目前Ia，单位，IA = P /（3x220）考虑施工机械，多电动机属感性负载，功率因数为0.8。例如：假设总功率P = 50kw = 50000w，UA = 220 V相电压，J = /毫米的铜导线的电流密度、导线截面积S（mm），IA =（P / 0.8）/（3×220）=（50000 / 08。）/（3×220）＝94.7（个），S = M/ j = 94.7 / 5 = 18.9（毫米）。考虑到电缆的实际规格，一个4 * 25 + 1X16电力电缆被。如果线很长，朝阳电缆4 x 35 + 1x25电力电缆可以选择考虑导线的电压降和电能损耗。

由于施工现场环境复杂，朝阳电缆施工车辆等不利因素较多，应特别注意电缆的分布。**采用深电缆、电缆沟底沙，还要在沙迦的电缆保护砖上面铺设。地面上的电缆**标志是为了防止施工机械受伤而避免严重后果。临时通过工地的道路，要保护套管，防止重型卡车压坏电缆。（3）当需要安装一些本地电缆时，**增加高度，牢固地固定，防止超高机械雨刮电缆。（4）电缆的出土，通过配电箱、墙体等来增加保护套管。电缆放置前，朝阳电缆应测试电缆，特别是测试线和地面绝缘电阻，以确认没有问题可以分布。电缆敷设过程中，避免受潮，防止划伤伤口，不会有任何麻烦。电缆敷设完毕再进行线路间绝缘电阻测试，接线前确认正常功率。

配电箱已经安装好了。朝阳电缆配电箱安装前**仔细检查，尤其是旧配电箱反复使用，要注意多点，检查接线时不漏漏电，总开空间和总负荷相匹配。（3）接触端子接触是否良好，没有松动，没有氧化现象。电源箱应安装在较高的水平上，固定牢固，**锁好，做好防潮防潮。断路器额定电流分流电源箱右侧。带有漏电保护器的空气开关可选择。保护所有机电设备接地，确保人身**。

1。根据电力总负荷选择指南

线截面积。80起重机各厂的力的大小是不同的，但有些是40KW，**约46.2米的高度，所以我们可以选择铜芯3 + 2，五芯电力电缆，朝阳电缆16塔的高度的亳州平方米，沿电气控制线路或电气设备根据线路标准加入与设备制造商。

2，钢加工车间的能耗包括折弯机、交流电焊机、切割机和简易钻床。总用电负荷约为30KW，和3 + 2芯电源五芯电力电缆10平方毫米可。

3、对地板的负荷有很多大的因素，主要有电焊机、焊机、振动泵、切割机等。为**，使用16平方毫米3 +五芯电力电缆，每层沿地板延伸，朝阳电缆但终端三电气箱不动。漏电断路器可添加到接线盒的下方或下方。

4。总剩余电流断路器的选择250a根据当地的销售情况和电力部门的使用要求。两级漏电保护断路器选择100A，三阶段的保护端可以选择与30mA电流漏电断路器的DZ系列。

现场的施工现场，朝阳电缆往往伴随着很高的温度和湿度，现场混乱，移动设备和金属设备和其他不**因素，使触电事故，因此**熟悉电气**人员了解所有施工人员进入预电气**培训现场管理。

朝阳电缆小编提醒大家请使用正确的方法和的团队安装电线电缆，这样对您的使用**非常重要！
